Вся правда об анкерных болтах

Пластмассовый вариант также не смог зарекомендовать себя достойно. Дюбели из пластмассы не выдерживали тяжелых по весу конструкций. Вдобавок на протяжении длительного периода времени происходит деформирование пластика, и такой дюбель просто выскальзывает из отверстия.

Выход из ситуации был найден. Проблемы крепежа были решены с помощью анкерных болтов. Их не пугал вес конструкций или производственных элементов, которые необходимо прикрепить к кирпичной или бетонной поверхности, будь то потолок, стены или фундамент. Болт надежно держится в отверстии и фиксирует саму конструкцию.

Виды и особенности

Производители предлагают достаточно широкий ассортимент анкерных болтов. Их классификация зависит от параметра, который положен в основу. В зависимости от способа действия анкера подразделяются на две разновидности:

1. химические болты, фиксирующиеся с помощью прочного клея, который находится в капсуле в отверстии болта. В процессе закручивания происходит раздавливание капсулы и незамедлительная полимеризация клея. Крепеж приемлем для монолитных пустотелых конструкций;
2. механические болты, фиксация которых предусматривает деформацию металлической гильзы при вкручивании.

По способу крепления в самом материале и конструкции анкерные болты бывают нескольких видов.

• Болт с гайкой. Устройство состоит из трех частей. На одном конце шпильки присутствует нарезанная метрическая резьба. Другой конец главного элемента содержит утолщение в виде конуса. На шпильке находится трубка с прорезями из металла, а на резьбе гайка. Принцип действия болта заключается в следующем: при навинчивании гайки на шпильку происходит втягивание конусного края внутрь трубки, ее разжимание и распирание в самом отверстии.
• Модель с крюком. Вариант удобен для навесных конструкций, которые приходится периодически снимать. Устройство предусматривает наличие распорки и цилиндра с резьбой. Функцию гайки выполняет крюк. За счет его вращения производится установка анкера в отверстие.
• Анкер с кольцом. По внешнему виду он напоминает болт с крюком. Только вместо последнего элемента присутствует кольцо, предназначенное для удерживания кабеля или троса.

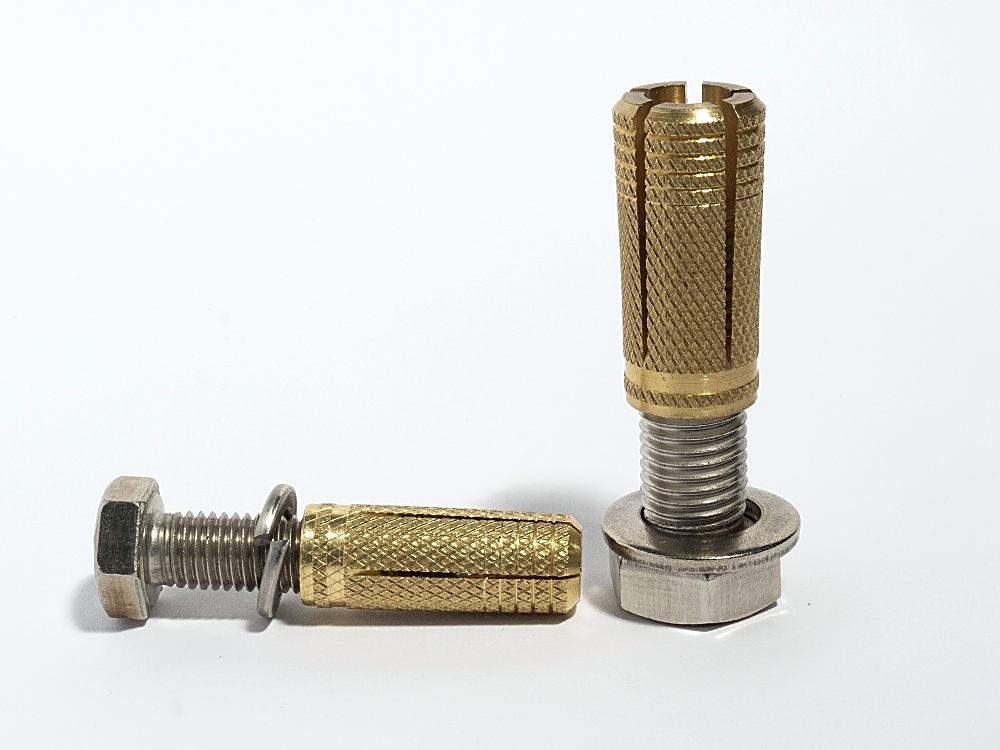

• Устройство с головкой под шестигранник. Модель представлена болтом с шестигранной головкой, гильзой и распорной цангой для фиксации. В процессе вращения цанга двигается по резьбе вверх и расклинивает гильзу.
• Клиновая разновидность болта. Такой анкер отличается самой сложной конструкцией. Это модернизированный резьбовой крепеж. У изделия повышенные эксплуатационные характеристики. В креплении участвует клиновой механизм.
• Забиваемый вариант. Вид крепежа достаточно прост. Клин заменяется специальной формой краев гильзы, которая выполнена из мягкого металла. Когда болт забивается, края упираются в дно отверстия, происходит их деформирование. За счет этого гильза надежно удерживается. Однако надежная фиксация требует точности сверления отверстия, как по диаметру, так и по глубине.
• Разжимной анкер. Гильза с прорезями, которые не доходят до краев, деформируется при закручивании в средней части. Происходит раскрывание ее лепестков в стороны за задней частью материала.
• Двухраспорный болт. Модель представлена двумя распорными элементами. Они способны увеличивать грузоподъемность конструкции и повышать надежность узла. Распирание болта происходит в конце и в середине крепежного изделия.

Специфика монтажа

Установка анкерного болта предусматривает наличие нескольких этапов. Рассмотрим, как произвести монтаж распорного анкера для бетона с гайкой.

Этап №1. Подготовка отверстия. Посадочное углубление создается с помощью перфоратора. Длина отверстия и его диаметр должны соответствовать крепежу. В противном случае анкер не будет надежно закреплен. Разметку надо выполнять очень точно. Вытаскивание даже незатянутого анкерного болта сопряжено с определенными сложностями. При наличии слоя штукатурки следует следить за показателем глубины, на которой находится анкер в бетоне. Он должен составлять не менее 50 мм. Если втулка в подготовленное отверстие не входит, нельзя использовать сверло большего диаметра. Достаточно пройтись по углублению повторно. Болт должен входить в отверстие несвободно, а с усилием. Только тогда его функции будут выполнены на должном уровне.

Этап №2. Удаление мусора. Углубление очищается от остатков бетона или кирпича. Без данной процедуры установка болта невозможна. Качественная очистка производится с помощью пылесоса, ершика, баллончика со сжатым воздухом. Выдувание пыли и крошек можно осуществить трубочкой или с помощью резиновой груши.

Этап №4. Установка анкера. Болт забивается легкими ударами молотка. Как только гайка достигнет поверхности стены, приступают к закручиванию ее ключом. При вхождении конусовидной втулки в гильзу усилие увеличивается. При необходимости его измерения задействуют динамометрический ключ. После установки крепления откручивают гайку, на шпильку навешивают конструкцию или оборудование. Затем фиксируют его сверху гайкой.
